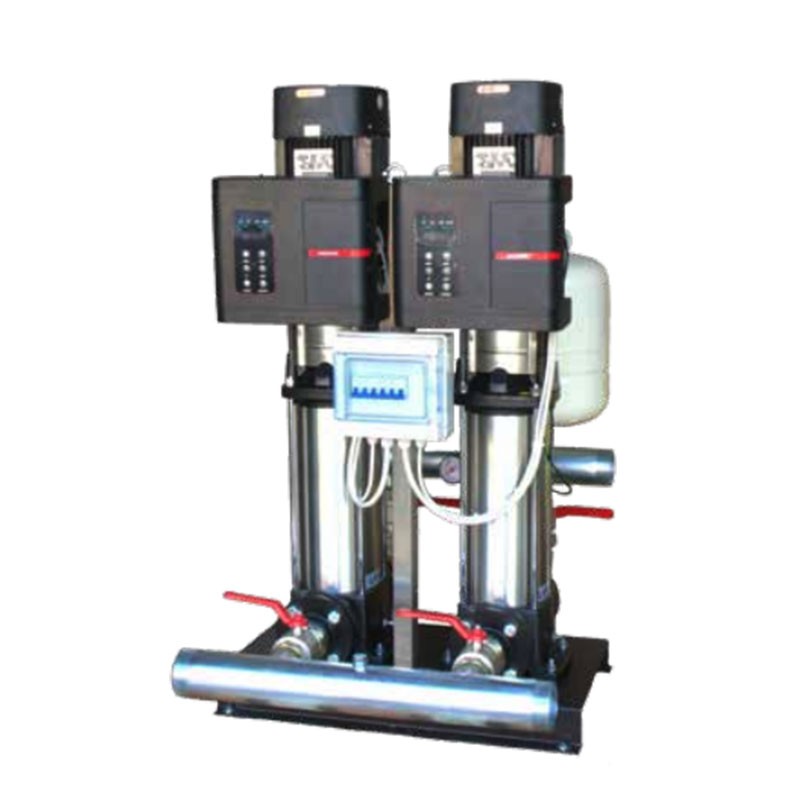

Leo GP-2E Trifase
Sistema Pressurizzazione
Con Inverter PDM30 400V

Leo GP-2E - Sistema Pressurizzazione con Inverter Trifase

Il sistema di pressurizzazione Leo GP-2E trifase è progettato per garantire una distribuzione idrica affidabile e a pressione costante in contesti civili, industriali e in impianti di irrigazione. È composto da due elettropompe monoblocco, orizzontali o verticali, installate su un basamento unico in lamiera pressopiegata con verniciatura epossidica. Ogni pompa è dotata di un inverter di frequenza PDH30 trifase a 400V, montato direttamente sul motore o su supporti dedicati, per alimentare motori elettrici a induzione collegati a 400V stella, con una potenza massima di 7,5 kW.

Questo sistema consente un controllo preciso della pressione e un’elevata efficienza energetica, rendendolo ideale per applicazioni dove è richiesta continuità di servizio e ottimizzazione dei consumi. La configurazione con inverter garantisce un funzionamento intelligente e adattabile, migliorando le prestazioni dell’impianto e prolungando la durata delle pompe.

Funziona in combinazione con una pompa

Modelli elettropompe compatibili

Questo sistema inverter è compatibile con:

• Multicellulari orizzontali serie EMH
• Monoblocco orizzontali serie 2AC
• Multicellulari verticali serie EVP
• Multicellulari verticali serie LVR

Specifiche funzionali

Struttura del sistema Leo GP-2E Trifase

Il gruppo è assemblato su un basamento in lamiera pressopiegata, verniciato con resine epossidiche per resistere alla corrosione. Su questa struttura sono installate due elettropompe monoblocco, disponibili in configurazione orizzontale (serie EMH, 2AC) o verticale (serie EVP, LVR), a seconda delle esigenze dell’impianto. Ogni pompa è dotata di un inverter PDH30 trifase 400V, montato direttamente sul motore o su supporti dedicati, in grado di alimentare motori a induzione collegati a 400V stella, con una potenza massima di 7,5 kW.

Inverter PDH30 per funzione di controllo

Gli inverter PDH30 trifase da 400V permettono di alimentare motori elettrici collegati a triangolo, fino a una potenza di 7,5 kW. Questi dispositivi regolano la frequenza e la tensione in uscita per adattare la velocità della pompa al fabbisogno idrico, mantenendo una pressione costante.Inoltre, il sistema Leo GP-2E è dotato di un centralino stagno con protezione IP65, completo di interruttori di sezionamento e morsetti interni per il collegamento del galleggiante di minimo livello.

Applicazioni e vantaggi di un sistema di pressurizzazione con inverter

Un sistema di pressurizzazione è progettato per mantenere stabile la pressione dell'acqua in una rete di distribuzione, indipendentemente dalle variazioni di portata o dal numero di utenze attive. Le pompe, comandate da inverter e regolate da trasduttori di pressione, aumentano la pressione dell’acqua in ingresso e la distribuiscono in modo uniforme. Quando la richiesta diminuisce, l’inverter riduce la velocità del motore per evitare sprechi di energia. In caso di calo di pressione sotto il limite impostato, il sistema reagisce aumentando la potenza delle pompe fino a ristabilire l’equilibrio. Adatto per:

• Edifici resistenziali
• Stabilimenti industriali
• Serre
• Impianti di irrigazione
• Strutture con esigenze di pressione costante

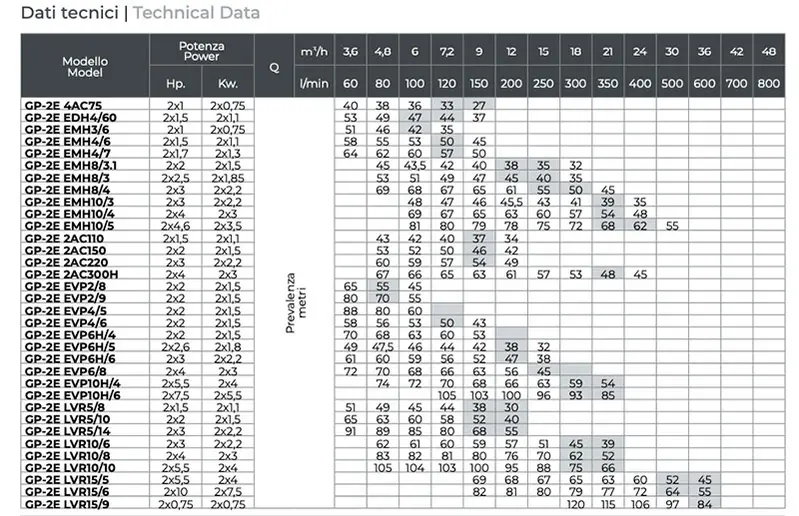

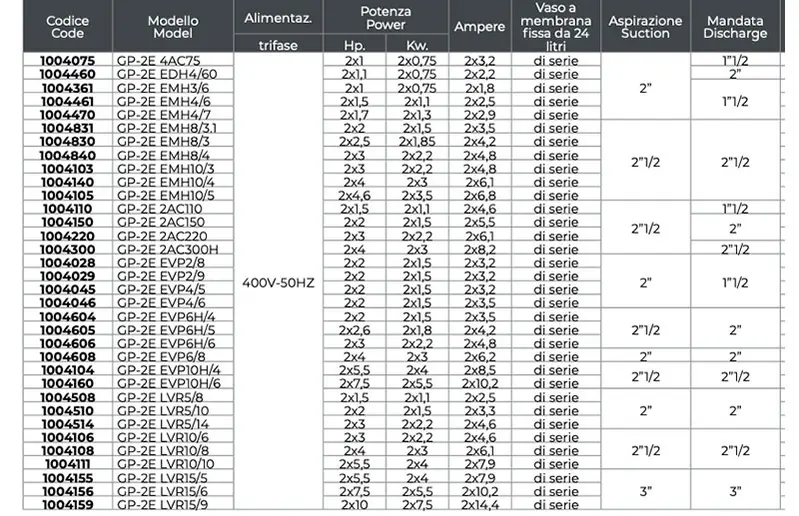

Modelli disponibili

Si prega di indicare il modello desiderato in fase di preventivo

Componenti

• Collettori di aspirazione e di mandata in acciaio AISI 304 corredati di valvole di intercettazione e di ritegno
• Trasduttori di pressione 4-20mA con fondo scala 10 bar
• Manometro radiale
• Due Manicotti in mandata
• Centralino stagno
• Interruttori di sezionamento
• Morsetti per collegamento galleggiante

Protezioni

• Perdita segnale 4-20 mA
• Corrente controller eccessiva
• Massima/Minima tensione o perdita di fase
• Allarme alta/bassa pressione
