TESTINA ROTANTE IDROCINETICA PER LAVAGGIO CISTERNE PA A80R
20 giri/min - Portata da 15-120 litri/min - Anche ATEX
Garanzia 2 anni
14 giorni per cambiare idea

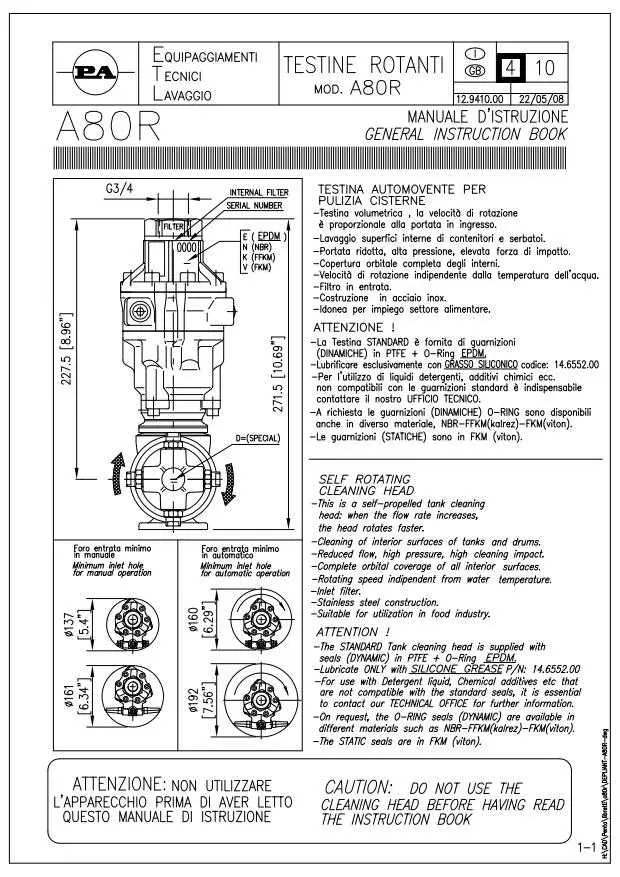

PA A80R - Testina Rotante
Pulizia Cisterne
Disponibile anche in Versione ATEX
Testina rotante idrocinetica semovente per lavaggio cisternecon alto valore di portata (fino a 120 litri al minuto): si tratta di dispositivi molto sofisticati per il lavaggio automatico di serbatoi ed equipaggiamento di processo in industrie farmaceutiche, alimentari e chimiche.
Testina in Acciaio Inox - Idonea per settore alimentare HACCP.
Vedi Video Dimostrativo della Testina Rotante PA A80R
Il movimento della testita rotante viene ottenuto attraverso il fluido di lavaggio che mette in rotazione una turbina.
La turbina muove un riduttore ad ingranaggi il quale riduce i giri ed aumenta la coppia motrice per assicurare la giusta velocità di rotazione ed il funzionamento regolare e senza esitazioni.
Il progetto accurato permette di programmare la ripetizione dei passaggi del getto di lavaggio sulla parete interna secondo una matrice ben definita garantendo il lavaggio completo del serbatoio.
Caratteristiche Funzionali
La Testina Rotante è costruita per funzionare con acqua fino a 90°C, anche in presenza di detergenti o disinfettanti di uso generico.
La TESTINA rotante deve essere collegata ad un circuito di Pressione, in genere Idropulitrici e simili, dotato di tutti gli organi di sicurezza e controllo (come Valvole di sicurezza, di regolazione etc.)
La TESTINA deve essere ancorata saldamente all'imboccatura del serbatoio o ad apposito sostegno, gli ugelli si devono trovare possibilmente al centro del serbatoio ed equidistanti dalle pareti.
Gli Ugelli del tipo da lavaggio in alta pressione con getto rettilineo, devono essere adeguati alla Portata ed alla Pressione alle quali si intende operare
Il liquido inviato dal sistema alla testina va filtrato per impedire a corpi estranei di entrare, causa un cattivo funzionamento e di conseguenza interventi di manutenzione più frequenti.
MANUTENZIONE : dopo l’utilizzo normale eseguire un lavaggio interno della testina alimentandola con acqua pulita senza additivi.
| Portata | Ingombro (diametro) |
|---|---|
| 15 - 21 litri / minuto | 165 mm |
| Versioni disponibili fino a 120 litri / minuto | 165 mm |
Gli Ugelli sono a richiesta in base al tipo di idropulitrice.
Dati Tecnici
| Modello | 25.4820.20 | 25.4820.25 | 25.4820.30 | 25.4820.40 | 25.4820.50 | 25.4820.60 | 25.4820.70 | 25.4820.80 | 25.4820.90 |
| Portata | 15-21 l/min | 20-25 l/min | 25-30 l/min | 30-40 l/min | 40-50 l/min | 50-60 l/min | 60-70 l/min | 70-85 l/min | 85-120 l/min |
| Ingombro | Ø 165 mm | Ø 165 mm | Ø 165 mm | Ø 165 mm | Ø 165 mm | Ø 165 mm | Ø 165 mm | Ø 165 mm | Ø 165 mm |
| Entrata | G 3/4 F | G 3/4 F | G 3/4 F | G 3/4 F | G 3/4 F | G 3/4 F | G 3/4 F | G 3/4 F | G 3/4 F |
| Pressione Nominale | 140 bar | 140 bar | 140 bar | 140 bar | 140 bar | 140 bar | 140 bar | 140 bar | 140 bar |
| Pressione Minima | 30 bar | 30 bar | 30 bar | 30 bar | 30 bar | 30 bar | 30 bar | 30 bar | 30 bar |
| Pressione Consentita | 160 bar | 160 bar | 160 bar | 160 bar | 160 bar | 160 bar | 160 bar | 160 bar | 160 bar |
| Temperatura Nominale | 0-90°C | 0-90°C | 0-90°C | 0-90°C | 0-90°C | 0-90°C | 0-90°C | 0-90°C | 0-90°C |
| Materiale | Acciaio Inox 303 | Acciaio Inox 303 | Acciaio Inox 303 | Acciaio Inox 303 | Acciaio Inox 303 | Acciaio Inox 303 | Acciaio Inox 303 | Acciaio Inox 303 | Acciaio Inox 303 |
| Tipo Ugello | 4 x 1/4 NPT | 4 x 1/4 NPT | 4 x 1/4 NPT | 4 x 1/4 NPT | 4 x 1/4 NPT | 4 x 1/4 NPT | 4 x 1/4 NPT | 4 x 1/4 NPT | 4 x 1/4 NPT |
| Giri Nominali | 10-16 giri/min | 10-16 giri/min | 10-16 giri/min | 10-16 giri/min | 10-16 giri/min | 10-16 giri/min | 10-16 giri/min | 10-16 giri/min | 10-16 giri/min |
| Giri Max | 20 giri/min | 20 giri/min | 20 giri/min | 20 giri/min | 20 giri/min | 20 giri/min | 20 giri/min | 20 giri/min | 20 giri/min |
| Peso | 6,034 Kg | 6,048 Kg | 6,074 Kg | 6,136 Kg | 6,120 Kg | 6,096 Kg | 6,1 Kg | 5,9 Kg | 6,825 Kg |
Dati Tecnici
| Modello | 25.4820.20 | 25.4820.25 | 25.4820.30 | 25.4820.40 | 25.4820.50 | 25.4820.60 | 25.4820.70 | 25.4820.80 | 25.4820.90 |
| Portata | 15-21 l/min | 20-25 l/min | 25-30 l/min | 30-40 l/min | 40-50 l/min | 50-60 l/min | 60-70 l/min | 70-85 l/min | 85-120 l/min |
| Ingombro | Ø 165 mm | Ø 165 mm | Ø 165 mm | Ø 165 mm | Ø 165 mm | Ø 165 mm | Ø 165 mm | Ø 165 mm | Ø 165 mm |
| Entrata | G 3/4 F | G 3/4 F | G 3/4 F | G 3/4 F | G 3/4 F | G 3/4 F | G 3/4 F | G 3/4 F | G 3/4 F |
| Pressione Nominale | 140 bar | 140 bar | 140 bar | 140 bar | 140 bar | 140 bar | 140 bar | 140 bar | 140 bar |
| Pressione Minima | 30 bar | 30 bar | 30 bar | 30 bar | 30 bar | 30 bar | 30 bar | 30 bar | 30 bar |
| Pressione Consentita | 160 bar | 160 bar | 160 bar | 160 bar | 160 bar | 160 bar | 160 bar | 160 bar | 160 bar |
| Temperatura Nominale | 0-90°C | 0-90°C | 0-90°C | 0-90°C | 0-90°C | 0-90°C | 0-90°C | 0-90°C | 0-90°C |
| Materiale | Acciaio Inox 303 | Acciaio Inox 303 | Acciaio Inox 303 | Acciaio Inox 303 | Acciaio Inox 303 | Acciaio Inox 303 | Acciaio Inox 303 | Acciaio Inox 303 | Acciaio Inox 303 |
| Tipo Ugello | 4 x 1/4 NPT | 4 x 1/4 NPT | 4 x 1/4 NPT | 4 x 1/4 NPT | 4 x 1/4 NPT | 4 x 1/4 NPT | 4 x 1/4 NPT | 4 x 1/4 NPT | 4 x 1/4 NPT |
| Giri Nominali | 10-16 giri/min | 10-16 giri/min | 10-16 giri/min | 10-16 giri/min | 10-16 giri/min | 10-16 giri/min | 10-16 giri/min | 10-16 giri/min | 10-16 giri/min |
| Giri Max | 20 giri/min | 20 giri/min | 20 giri/min | 20 giri/min | 20 giri/min | 20 giri/min | 20 giri/min | 20 giri/min | 20 giri/min |
| Peso | 6,034 Kg | 6,048 Kg | 6,074 Kg | 6,136 Kg | 6,120 Kg | 6,096 Kg | 6,1 Kg | 5,9 Kg | 6,825 Kg |
