Abac Tech Industrial ATF-TM
Compressore 10 bar 2/3 HP
90L Oilless No Stop

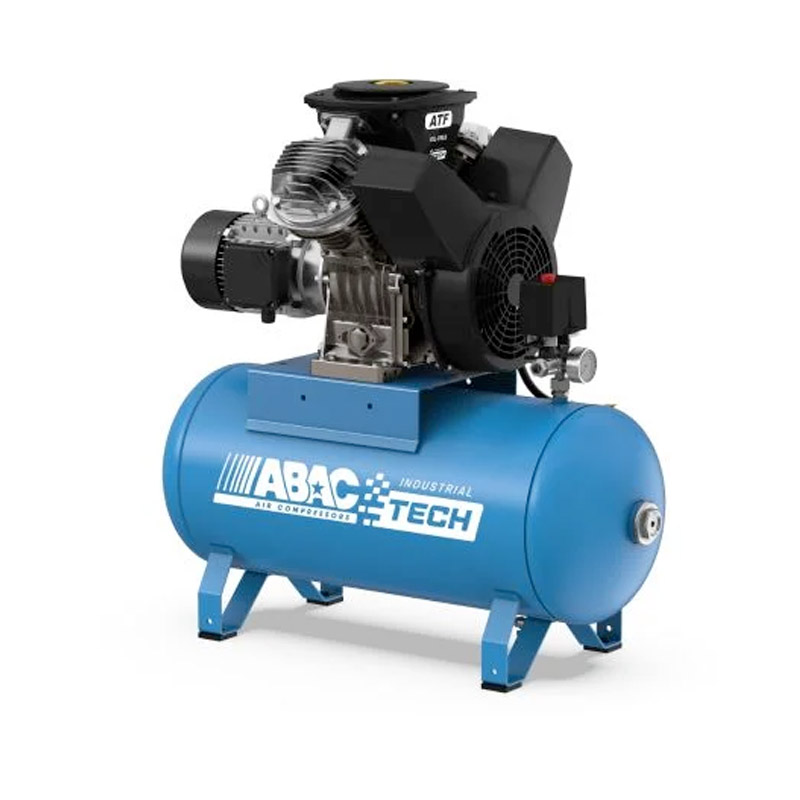

Abac Tech Industrial ATF-TM - Compressore Monofase/Trifase 10 bar Oil-less

Ciclo Funzionamento 100%

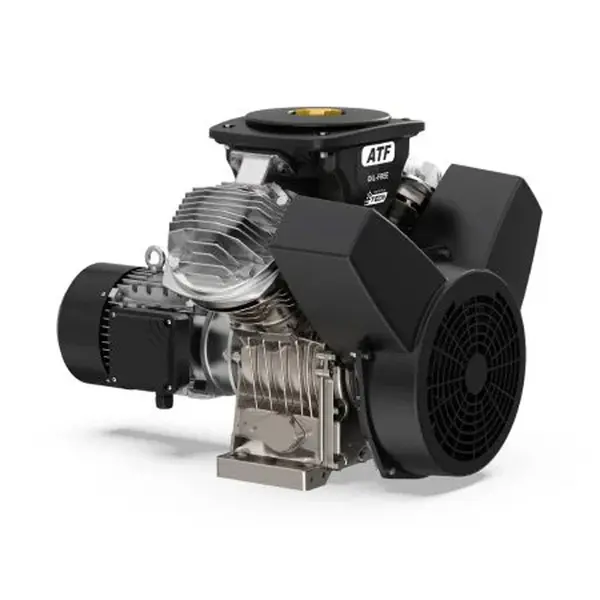

Il gruppo pompante 10 bar Abac Tech ATF-TM per uso industriale è progettato per operare continuamente, anche in condizioni estreme. Con un ciclo di funzionamento al 100%, eroga aria continua garantendo affidabilità e una lunga durata, riducendo al minimo i tempi di fermo poiché non necessita raffreddamento.

Il design robusto di questo gruppo pompante oil-free monostadio fino a 10 bar, assicura prestazioni premium e una notevole efficienza.

Predisposto per generare aria di alta qualità, questo gruppo pompante mantiene le più basse temperature d’esercizio e un trasferimento minimo di olio, garantendo così bassi costi operativi e risparmio energetico, rendendolo una scelta affidabile per ambienti industriali esigenti.

Questo gruppo pompante a pistoni Abac Tech ATL-TM 10 bar lavora fino a 2000 h in continuo.

Modelli disponibili

Selezionabili da menù a tendina i modelli monofase:

• ATF 2 10 90 230/1/50 CE
• ATF 3 10 90 230/1/50 CE

Selezionabili da menù a tendina i modelli trifase:

• ATF 2 10 90 400/3/50 CE
• ATF 3 10 90 400/3/50 CE

Specifiche funzionali compressore ATL-TM 90 L

Compressore Oil-less 90 L 10 bar

Questo compressore non lubrificato Abac Tech ATF-TM con un motore TM 186 che eroga una potenza di 1,5÷3 kW. Con una capacità di 90 L e una pressione massima di 10 bar, è ideale per applicazioni che richiedono un funzionamento continuo e affidabile. Questo compressore 230/400 V e ha una velocità di 1400 giri al minuto.

Configurazione fissa

Abac Tech ATF-TM ha una configurazione fissa e, grazie al suo ciclo di funzionamento continuo è in grado di essere uno strumento efficace per uso industriale. Questo compressore funziona a bassa rumorosità.

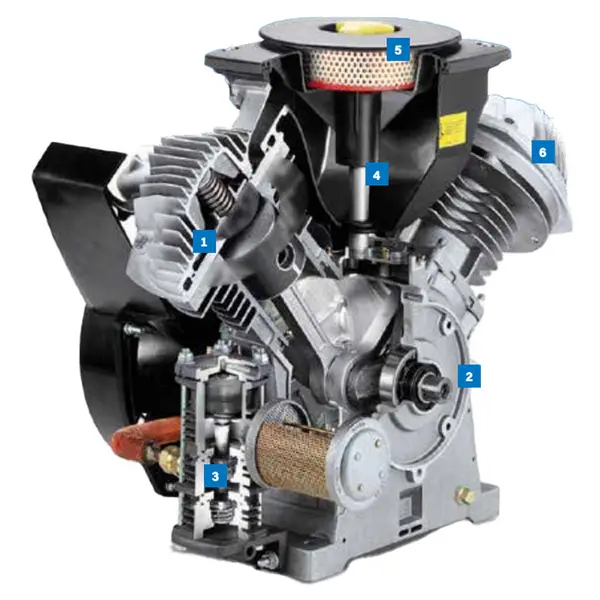

Specifiche gruppo pompante

1. Valvola a disco in acciaio inox e cilindri con finitura a bassa tolleranza
2. Cuscinetti a sfera dell’albero a gomito sigillati a vita
3. Valvola di scarico rapido industriale
4. Separatore d’olio sulla linea di ventilazione della copertura
5. Filtro aria con grande superficie di filtrazione
6. Carter in alluminio pressofuso e teste dei cilindri alettate

Specifiche Tecniche

Il design della valvola a disco in acciaio inox e i cilindri con finitura a bassa tolleranza del gruppo pompante Abac Tech assicurano uno spazio libero minimo, un attrito ridotto e un maggiore volume di aria resa. I cuscinetti a sfera dell’albero a gomito, sigillati a vita, sono progettati per un uso intensivo, offrendo affidabilità e lunga durata operativa.

La valvola di scarico rapido industriale è progettata per resistere a condizioni estreme, riducendo la coppia di avviamento per una maggiore durata del motore e un minor consumo di energia. Questo gruppo pompante non lubrificato eroga aria pulita e priva di qualsiasi contaminazione, garantendo la massima qualità per applicazioni sensibili e riducendo i costi di manutenzione e operativi.

Dotato di filtro d’aria altamente efficiente con ampia superficie di filtrazione, garantisce una pulizia ottimale dell’aria. Il carter in alluminio pressofuso e le teste dei cilindri alettate con elevate caratteristiche di raffreddamento contribuiscono a una lunga durata e a un funzionamento efficiente del gruppo pompante. I cilindri in alluminio placcato nichel e i pistoni rivestiti in teflon assicurano una lunga durata e riducono al minimo l’attrito.

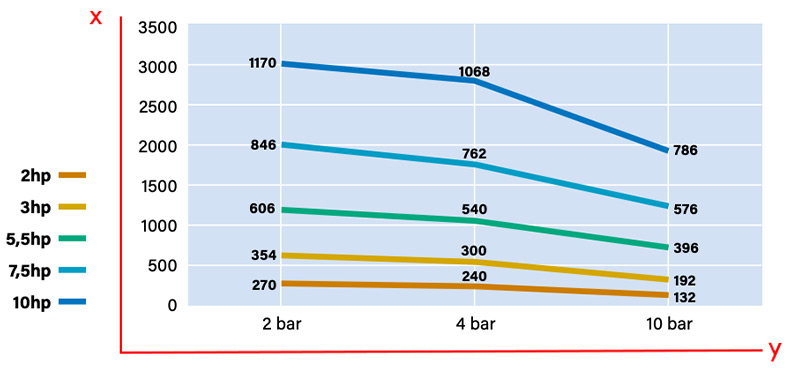

Erogazione Aria / ATF

Nel diagramma vengono rappresentati i dati relativi al volume aria resa in L/min (asse X) e alla pressione (asse Y).

Specifiche funzionali: il funzionamento in continuo

Abac Tech è una gamma di gruppi pompanti e compressori ideata per ottimizzare i tempi di lavoro del compressore, limitandone i periodi di fermo.

In particolare i compressori Abac Tech operano in ciclo continuo, dove per ciclo continuo si intende l’intervallo di tempo in cui il compressore eroga aria pressurizzata in rapporto al ciclo totale di funzionamento.

I compressori Abac Tech a ciclo continuo alimentano in modo costante i macchinari e gli utensili senza periodi di fermo e sono degli affidabili alleati delle imprese di produzione riuscendo ad ottimizzare tempo di lavoro/costo di mantenimento.

Ad esempio, mentre un compressore a ciclo continuo continua a lavorare, un compressore con funzionamento al 50%, ogni 30 min di attività, necessita altrettanti minuti di fermo.

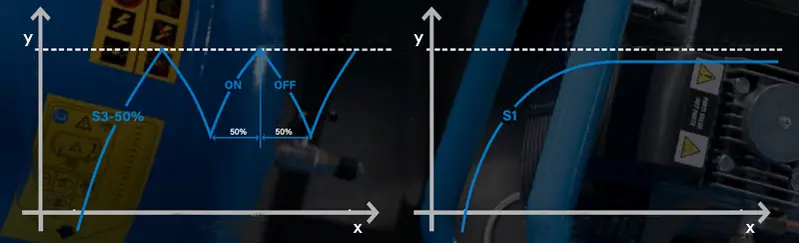

Ciclo di Funzionamento 100%

Nel seguente diagramma vengono illustrati i dati relativi alla temperatura di compressione (asse X) e alla temperatura di funzionamento (asse Y), impostando come valore limite la temperatura massima di progetto.

Aree di Applicazione

• Edilizia professionale e industriale
• Produzione industriale
• Agricoltura professionale e industriale
• Ferrovia professionale e industriale
• Settore automobilistico professionale e industriale
• Lavaggio a secco industriale
• Carpenteria professionale
• Lavaggio a pressione professionale e industriale
• Farmaceutica industriale
• Prospezione di fonti energetiche industriale
• CAD/CAM per il segmento medicale
• Sabbiatura professionale e industriale

Caratteristiche

• Gruppo pompante oil-free
• Funzionamento Monofase 230V /Trifase 400V
• Ciclo di funzionamento al 100%
• Trasmissione diretta
• Pressione fino a 10 bar
• Giri al minuto 1400 rpm
• Non lubrificato
• Configurazione fissa
• Design robusto e resistente
• Ideale per uso industriale
