Abac Tech Industrial ATL-TM
Compressore Trifase 3/7.5 HP
270L Lubrificato No Stop

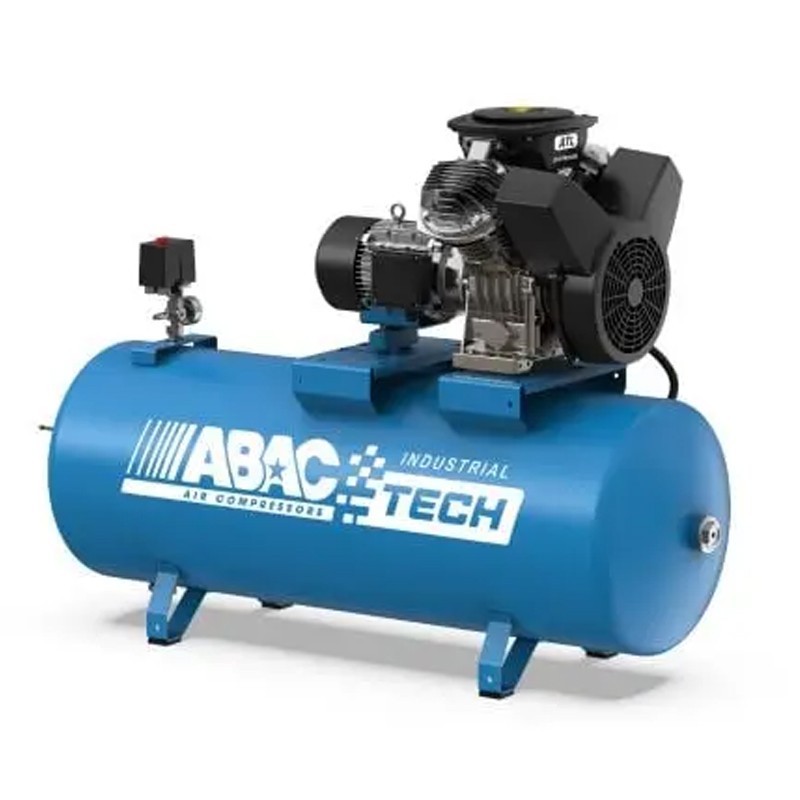

Abac Tech Industrial ATL-TM Serbatoio 270 L Compressore Trifase 10 bar da 3 a 7,5 HP

Ciclo Funzionamento 100%

Il compressore ATL-TM della Abac Tech Industrial è un compressore lubrificato per una vasta gamma di applicazioni industriali. Progettato per garantire efficienza e durata nel tempo, questo compressore Abac è disponibile in diverse varianti montate su serbatoio, offrendo prestazioni ottimali in base alle specifiche esigenze.

Il compressore Abac ATL-TM può essere usato in un'ampia gamma di applicazioni grazie alla versione montata su serbatoio 270 L. Con allacciamento trifase ha un regime di rotazione a 1400 rpm con potenza da 2 a 3 HP, a seconda del modello scelto. La pressione massima è di 10 bar.

Questi compressori sono progettati per operare continuamente, anche in condizioni estreme. Con un ciclo di funzionamento al 100%, fornisce aria continua garantendo affidabilità e una lunga durata delle attrezzature, riducendo al minimo i tempi di fermo poiché non necessita raffreddamento della macchina.

Modelli Disponibili

Il gruppo pompante a bassa pressione Abac Tech ATL-TM 270 Litri è qui disponibile in tre varianti:

• ATL 5.5 270 10 400/3/50 CE -10 bar, 5,5 HP, 504 L/min
• ATL 7.5 270 10 400/3/50YD CE - 10 bar, 7,5 HP, 702 L/min

Specifiche funzionali

Compressore trifase serbatoio 270 L

Questo modello ha una capacità di 270 L e un motore con potenza da 3 a 7,5 cavalli (2,2÷5,5 kW). Il compressore è progettato per operare a una velocità di 1400 giri al minuto e funziona con una tensione trifase di 400 V/50 Hz. La pressione massima di esercizio è di 10 bar, e il modello vanta una portata d'aria di 264÷702 L/min. Le dimensioni compatte e il peso di 148÷187 kg rendono questo compressore facile da installare e utilizzare in spazi limitati.

Configurazione fissa

Questo compressore Abac Tech ATL ha configurazione fissa e struttura robusta per appoggio stabile durante il funzionamento.

Dettagli gruppo pompante atl

1. Valvola a disco in acciaio inox e cilindri con finitura a bassa tolleranza
2. Cuscinetti a sfera dell’albero a gomito sigillati a vita
3. Valvola di scarico rapido industriale
4. Separatore d’olio sulla linea di ventilazione della copertura
5. Filtro aria con grande superficie di filtrazione
6. Carter in alluminio pressofuso e teste dei cilindri alettate

Specifiche Tecniche

Il design della valvola a disco in acciaio inox e i cilindri con finitura a bassa tolleranza del gruppo pompante Abac Tech assicurano uno spazio libero estremamente ridotto, un attrito minimo e un maggiore volume di aria resa. I cuscinetti a sfera dell’albero a gomito, sigillati a vita, sono progettati per un utilizzo intenso, garantendo affidabilità e lunga durata operativa.

La valvola di scarico rapido industriale è progettata per resistere a condizioni estreme, riducendo la coppia di avviamento per una maggiore durata del motore e un minor consumo di energia. Questo gruppo pompante è dotato di separatore d’olio sulla linea di ventilazione della copertura, riducendo il consumo dell’olio e migliorando l’efficienza operativa.

Dotato di filtro d’aria altamente efficiente con grande superficie di filtrazione, che assicura una pulizia ottimale dell’aria. Il carter in alluminio pressofuso e le teste dei cilindri alettate con elevate caratteristiche di raffreddamento contribuiscono a una lunga durata e a un funzionamento efficiente del gruppo pompante.

Erogazione Aria / ATL

Nel diagramma vengono rappresentati i dati relativi al volume aria resa in L/min (asse X) e alla pressione (asse Y).

Specifiche funzionali: il funzionamento in continuo

Abac Tech Industrial è una gamma di gruppi pompanti e compressori ideata per ottimizzare i tempi di lavoro del compressore, limitandone i periodi di fermo.

In particolare i compressori Abac Tech Industrial operano in ciclo continuo, dove per ciclo continuo si intende l’intervallo di tempo in cui il compressore eroga aria pressurizzata in rapporto al ciclo totale di funzionamento.

I compressori Abac Tech a ciclo continuo alimentano in modo costante i macchinari e gli utensili senza periodi di fermo e sono degli affidabili alleati delle imprese di produzione riuscendo ad ottimizzare tempo di lavoro/costo di mantenimento.

Ad esempio, mentre un compressore a ciclo continuo continua a lavorare, un compressore con funzionamento al 50%, ogni 30 min di attività, necessita altrettanti minuti di fermo.

Ciclo di Funzionamento 100%

Nel seguente diagramma vengono illustrati i dati relativi alla temperatura di compressione (asse X) e alla temperatura di funzionamento (asse Y), impostando come valore limite la temperatura massima di progetto.

Aree di Applicazione

• Edilizia professionale e industriale
• Produzione industriale
• Agricoltura professionale e industriale
• Ferrovia professionale e industriale
• Settore automobilistico professionale e industriale
• Lavaggio a secco industriale
• Carpenteria professionale
• Lavaggio a pressione professionale e industriale
• Farmaceutica industriale
• Prospezione di fonti energetiche industriale
• CAD/CAM per il segmento medicale
• Sabbiatura professionale e industriale

Caratteristiche

• Compressore con gruppo pompante lubrificato con Olio Altair Ultra
• Trifase 400V
• Ciclo di funzionamento al 100%
• Pressione fino a 10 bar
• Giri al minuto 1400 rpm
• Serbatoio 270 L
• Pressione 10 bar
• Design robusto e resistente
• Prestazioni premium
