Abac Tech ATL-TM
Compressore Monofase 2/3 HP
90L Lubrificato No Stop

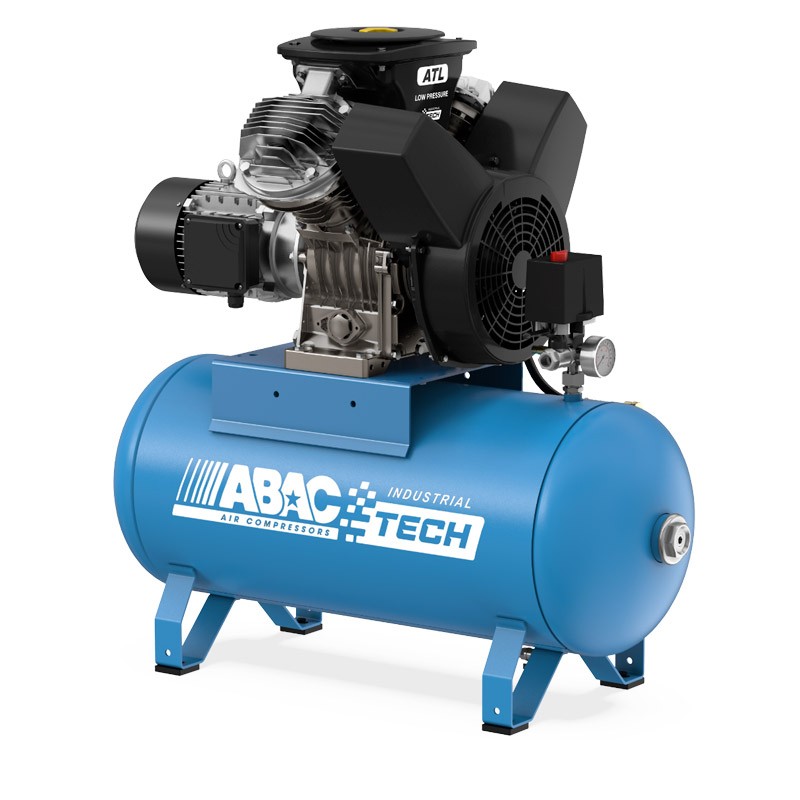

Abac ATL-TM - Compressore Monofase 10 bar da 2 a 3 HP linea Tech Industrial Lubrificato

Ciclo Funzionamento 100%

Il compressore ATL-TM della Abac Tech Industrial è un compressore lubrificato monofase per una vasta gamma di applicazioni industriali. Progettato per garantire efficienza e durata nel tempo, questo compressore Abac è disponibile in diverse varianti montate su serbatoio, offrendo prestazioni ottimali in base alle specifiche esigenze.

Il compressore Abac ATL-TM può essere usato in un'ampia gamma di applicazioni grazie alla versione montata su serbatoio 90 L.

Questo compressore monofase a pistoni ha un regime di rotazione a 1400 rpm con potenza da 2 a 3 HP, a seconda del modello scelto. La pressione max è di 10 bar.

Modelli Disponibili

Il gruppo pompante a bassa pressione Abac Tech ATL-TM è disponibile in due varianti, selezionabili da menu a tendina:

• ATL 2 10 90 230/1/50 CE - 10 bar, 2 HP, 204 L/m
• ATL 3 10 90 230/1/50 CE - 10 bar, 3 HP, 264 L/m

Specifiche funzionali

Compressore monofase lubrificato 90 L

Il compressore Abac ATL 2 90 10 230/1/50 ha una potenza di 2÷3 cavalli (1,5÷2,2 kW) e una velocità di 1400 giri al minuto. Questo compressore Abac da 10 bar è progettato per essere utilizzato in ambienti che richiedono una tensione monofase standard di 230 V/50 Hz. Abac Tech ATL dispone di un serbatoio da 90 L e offre una portata d’aria di 204÷264 L/min.

Configurazione fissa

Questo compressore Abac Tech ATL ha configurazione fissa e struttura robusta per appoggio stabile durante il funzionamento.

Dettagli gruppo pompante atl

1. Valvola a disco in acciaio inox e cilindri con finitura a bassa tolleranza
2. Cuscinetti a sfera dell’albero a gomito sigillati a vita
3. Valvola di scarico rapido industriale
4. Separatore d’olio sulla linea di ventilazione della copertura
5. Filtro aria con grande superficie di filtrazione
6. Carter in alluminio pressofuso e teste dei cilindri alettate

Specifiche Tecniche

Il design della valvola a disco in acciaio inox e i cilindri con finitura a bassa tolleranza del gruppo pompante Abac Tech assicurano uno spazio libero estremamente ridotto, un attrito minimo e un maggiore volume di aria resa. I cuscinetti a sfera dell’albero a gomito, sigillati a vita, sono progettati per un utilizzo intenso, garantendo affidabilità e lunga durata operativa.

La valvola di scarico rapido industriale è progettata per resistere a condizioni estreme, riducendo la coppia di avviamento per una maggiore durata del motore e un minor consumo di energia. Questo gruppo pompante è dotato di separatore d’olio sulla linea di ventilazione della copertura, riducendo il consumo dell’olio e migliorando l’efficienza operativa.

Dotato di filtro d’aria altamente efficiente con grande superficie di filtrazione, che assicura una pulizia ottimale dell’aria. Il carter in alluminio pressofuso e le teste dei cilindri alettate con elevate caratteristiche di raffreddamento contribuiscono a una lunga durata e a un funzionamento efficiente del gruppo pompante.

Erogazione Aria / ATL

Nel diagramma vengono rappresentati i dati relativi al volume aria resa in L/min (asse X) e alla pressione (asse Y).

Specifiche funzionali: il funzionamento in continuo

Abac Tech è una gamma di gruppi pompanti e compressori ideata per ottimizzare i tempi di lavoro del compressore, limitandone i periodi di fermo.

In particolare i compressori Abac Tech operano in ciclo continuo, dove per ciclo continuo si intende l’intervallo di tempo in cui il compressore eroga aria pressurizzata in rapporto al ciclo totale di funzionamento.

I compressori Abac Tech a ciclo continuo alimentano in modo costante i macchinari e gli utensili senza periodi di fermo e sono degli affidabili alleati delle imprese di produzione riuscendo ad ottimizzare tempo di lavoro/costo di mantenimento.

Ad esempio, mentre un compressore a ciclo continuo continua a lavorare, un compressore con funzionamento al 50%, ogni 30 min di attività, necessita altrettanti minuti di fermo.

Ciclo di Funzionamento 100%

Nel seguente diagramma vengono illustrati i dati relativi alla temperatura di compressione (asse X) e alla temperatura di funzionamento (asse Y), impostando come valore limite la temperatura massima di progetto.

Aree di Applicazione

• Edilizia professionale e industriale
• Produzione industriale
• Agricoltura professionale e industriale
• Ferrovia professionale e industriale
• Settore automobilistico professionale e industriale
• Lavaggio a secco industriale
• Carpenteria professionale
• Lavaggio a pressione professionale e industriale
• Farmaceutica industriale
• Prospezione di fonti energetiche industriale
• CAD/CAM per il segmento medicale
• Sabbiatura professionale e industriale

Caratteristiche

• Compressore con gruppo pompante lubrificato
• Monofase 230V
• Ciclo di funzionamento al 100%
• Trasmissione diretta
• Pressione fino a 10 bar
• Giri al minuto 1400 rpm
• Serbatoio 90 L
• Pressione 10 bar
• Design robusto e resistente
• Prestazioni premium
