Leo OMNIA 2D T 400V
Quadro Elettronico per 2 Pompe Trifase 0,75-10 HP

Leo OMNIA 2D T 400V - Quadro Elettronico per 2 Pompe Trifase 0,75-10 HP

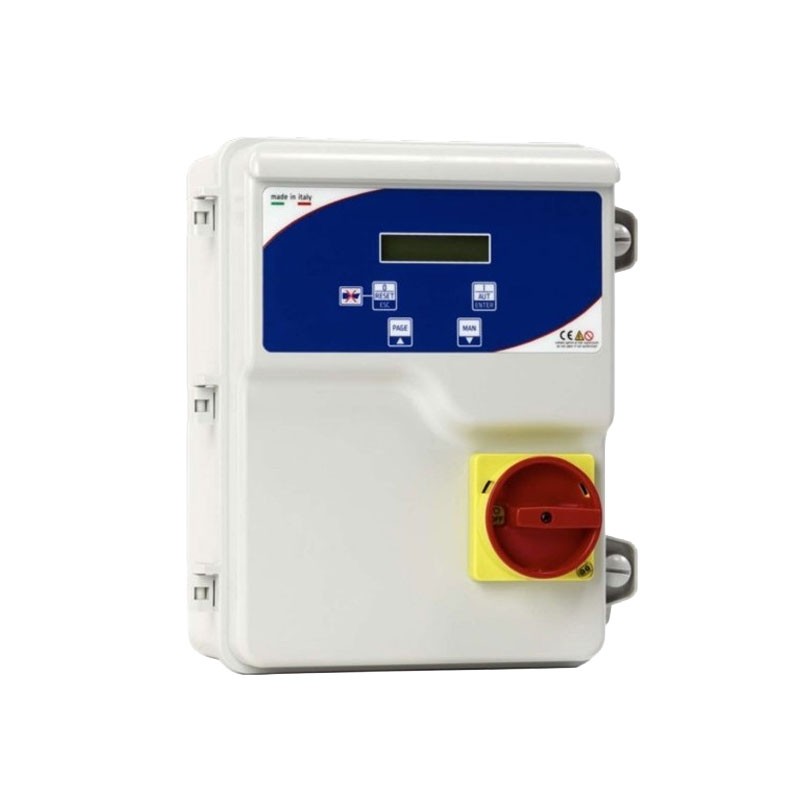

Leo Omnia 2D T 400V è un quadro elettronico per due pompe trifase ad avviamento diretto, pensato per il sollevamento di acque reflue e chiare e per la pressurizzazione. Lavora con alimentazione trifase 400 V coprendo potenze da 0,55 a 7,5 kW (0,75-10 HP) e apprendendo automaticamente i dati del motore.

Un unico quadro di comando per elettropompe sostituisce più soluzioni dedicate: gestisce galleggianti, pressostati e sonde. Il box compatto è facile da installare. Il sistema di protezione motore e le funzioni di alternanza rendono il quadro adatto a impianti civili, industriali e agricoli.

Specifiche funzionali

Alternanza 2 pompe e gestione dei picchi

Il quadro gestisce automaticamente l'alternanza tra le due pompe e la loro contemporaneità nei momenti di picco, ottimizzando l'usura dei motori e la resa dell'impianto. È inoltre programmabile sia per applicazioni di pressurizzazione sia per il sollevamento, con ritardo di avvio e di spegnimento configurabile per adattarsi alle esigenze specifiche dell'installazione.

Protezioni motore intelligenti e sicurezza elettrica

Il quadro esegue l'autoapprendimento dei dati motore, calibrando automaticamente le soglie di protezione senza tarature manuali. Sono incluse protezioni da sovracorrente e sottocorrente con allarme dedicato, protezione da sbalzi di tensione, controllo dell'errata sequenza fasi e protezione contro la marcia a secco tramite lettura del minimo amperaggio e del cosphi. È inoltre presente la protezione da intervento klicson motore, con sensore termico specifico per pompe sommergibili.

Funzioni avanzate e connettività

Oltre all'autoapprendimento dei dati motore, il quadro dispone di funzione di autotest motore e di manutenzione programmata, utili a ridurre i fermi impianto imprevisti. La predisposizione BMS consente il collegamento remoto per il monitoraggio dell'impianto, mentre il programma avanzato Multitank permette la gestione indipendente di due pompe installate in due vasche separate.

Ingressi e modalità di funzionamento

Il quadro accetta il comando tramite galleggianti, pressostati o sonde di livello, con un ingresso dedicato al controllo di livello a sonde e quattro ingressi per galleggianti, oltre a due ingressi per sensore termico motore. La luce verde segnala il funzionamento della pompa in automatico, mentre la luce blu indica la presenza di rete; il pulsante di STOP e reset consente un intervento manuale immediato in caso di necessità operativa.

Uscite

• Allarme sonoro
• Allarme visivo
• Contatti puliti per allarmi (N.O.)
• Uscita allarme 12 V d.c.
• Uscita allarme contatto libero da tensione

Ingressi

• 1 x Controllo di livello con sonde
• 4 x Galleggianti
• 2 x sensore termico motore

Configurazioni Possibili

Di seguito sono illustrate le configurazioni tipiche con cui è possibile cablare le sonde/galleggianti/sensori in base all'applicazione

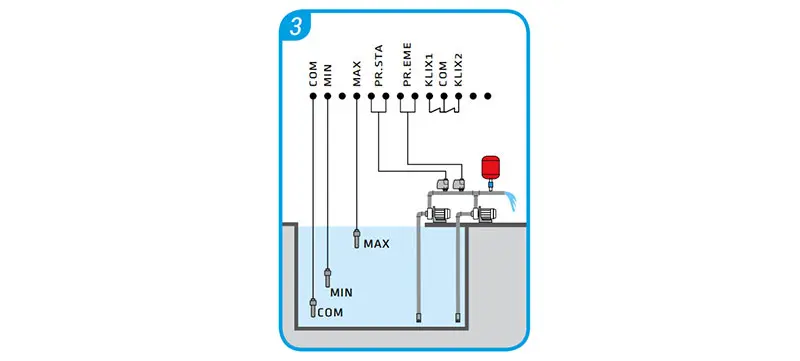

Collegamento per applicazione booster di pressione con sonda di livello e pressostati

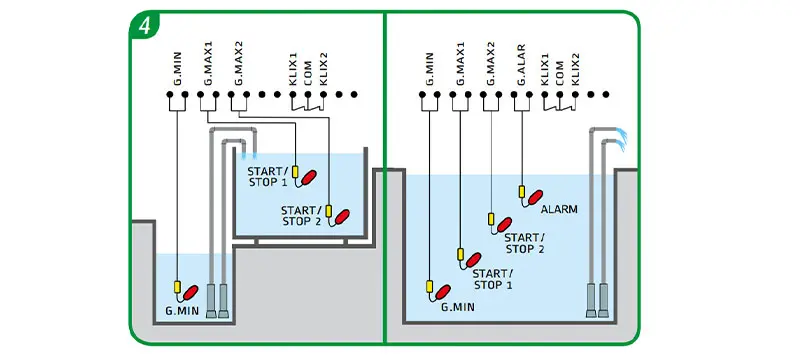

Collegamento per gestione acque pulite: riempimento e sollevamento vasca con galleggianti

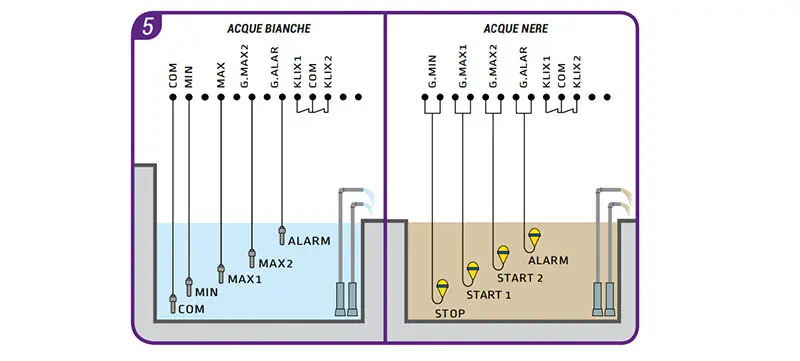

Collegamento per gestione acque reflue: acque chiare e scure con galleggianti dedicati

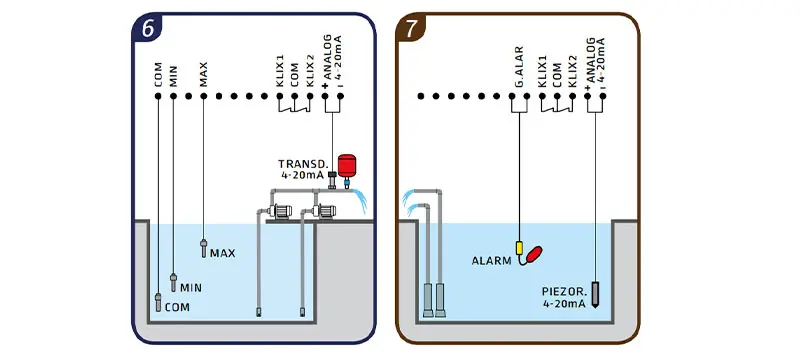

Collegamento con segnale analogico 4-20mA: controllo pressione in bar e livello in metri

Caratteristiche

• Avviamento diretto per due pompe trifase
• Autoapprendimento dati motore
• Compatibile con acque pulite e acque reflue
• Gestione galleggianti, pressostati e sonde di livello
• Predisposizione BMS per collegamento remoto
• Ritardo avvio e spegnimento programmabile
• Protezione sovra/sotto corrente, sbalzi tensione e sequenza fasi
• Protezione marcia a secco con lettura cosphi
• Protezione klicson motore con sensore termico per sommergibili
• Box plastico IP55, temperatura -5/+50°C
• Potenza gestita 0,55-7,5 kW (0,75-10 HP)
• Corrente 2x16 A
• Alternanza pompe e contemporaneità nei momenti di picco
• Programmabile per la pressurizzazione e il sollevamento
• Ingresso per comando in 4-20 mA (controlla la pompa con un sensore piezoresistivo o con un trasduttore di pressione)
• Auto test motore
• Manutenzioni programmata
• Multitank: 2 pompe indipendenti in 2 vasche separate
