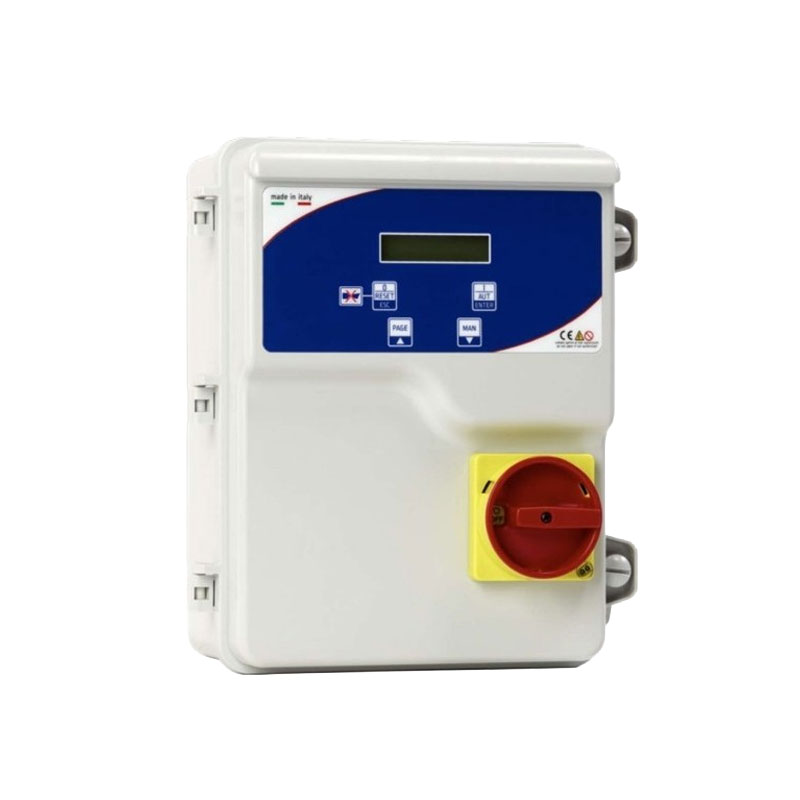

Leo OMNIA 2D m 230V
Quadro Elettronico per 2 Pompe Monofase 0,5-3 HP
MPN: 1081201
230 V - per 2 pompe
0,5÷3 HP (0,37÷2,2 kW)
Garanzia 2
anni
Leo OMNIA 2D m 230V - Quadro Elettronico 0,5-3 HP per 2 Pompe indipendenti Monofase
Il quadro elettrico per due pompe monofase Leo OMNIA 2D M 230V è un sistema di comando ad avviamento diretto per la gestione simultanea di due elettropompe, ideale sia per il sollevamento di acque reflue che pulite. Alimentato a 230V dispone di protezione IP55 e funzione di autoapprendimento dei dati motore, che semplifica la messa in servizio adattando automaticamente le soglie di protezione elettrica alla pompa collegata.
Questo quadro si distingue per la gestione integrata dell'alternanza pompe, utile a bilanciare l'usura dei motori e a garantire continuità di esercizio nei momenti di picco. Facile da installare in cantiere, in ambito civile o industriale, rappresenta un'ottima soluzione per il comando di pompe sommerse in impianti misti.
Specifiche funzionali
Alternanza 2 pompe e gestione dei picchi
Il quadro gestisce automaticamente l'alternanza tra le due pompe e la loro contemporaneità nei momenti di picco, ottimizzando l'usura dei motori e la resa dell'impianto. È inoltre programmabile sia per applicazioni di pressurizzazione sia per il sollevamento, con ritardo di avvio e di spegnimento configurabile per adattarsi alle esigenze specifiche dell'installazione.
Protezioni motore intelligenti e sicurezza elettrica
Il quadro esegue l'autoapprendimento dei dati motore, calibrando automaticamente le soglie di protezione senza tarature manuali. Sono incluse protezioni da sovracorrente e sottocorrente con allarme dedicato, protezione da sbalzi di tensione, controllo dell'errata sequenza fasi e protezione contro la marcia a secco tramite lettura del minimo amperaggio e del cosphi. È inoltre presente la protezione da intervento klicson motore, con sensore termico specifico per pompe sommergibili.
Funzioni avanzate e connettività
Oltre all'autoapprendimento dei dati motore, il quadro dispone di funzione di autotest motore e di manutenzione programmata, utili a ridurre i fermi impianto imprevisti. La predisposizione BMS consente il collegamento remoto per il monitoraggio dell'impianto, mentre il programma avanzato Multitank permette la gestione indipendente di due pompe installate in due vasche separate.
Ingressi e modalità di funzionamento
Il quadro accetta il comando tramite galleggianti, pressostati o sonde di livello, con un ingresso dedicato al controllo di livello a sonde e quattro ingressi per galleggianti, oltre a due ingressi per sensore termico motore. La luce verde segnala il funzionamento della pompa in automatico, mentre la luce blu indica la presenza di rete; il pulsante di STOP e reset consente un intervento manuale immediato in caso di necessità operativa.
Uscite
- Allarme sonoro
- Allarme visivo
- Contatti puliti per allarmi (N.O.)
- Uscita allarme 12 V d.c.
- Uscita allarme contatto libero da tensione
Ingressi
- 1 x Controllo di livello con sonde
- 4 x Galleggianti
- 2 x sensore termico motore
Configurazioni Possibili
Di seguito sono illustrate le configurazioni tipiche con cui è possibile cablare le sonde/galleggianti/sensori in base all'applicazione

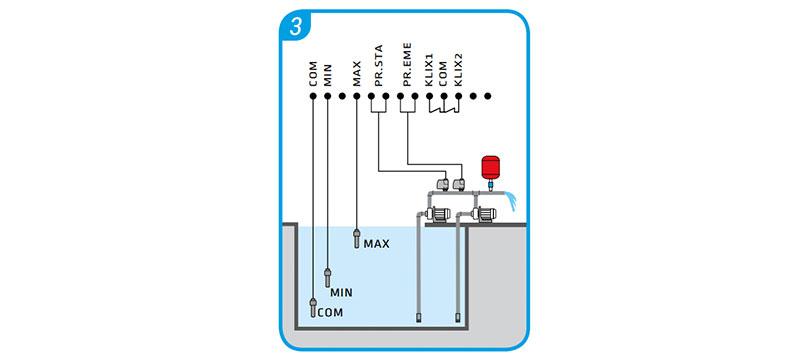

Collegamento per applicazione booster di pressione con sonda di livello e pressostati

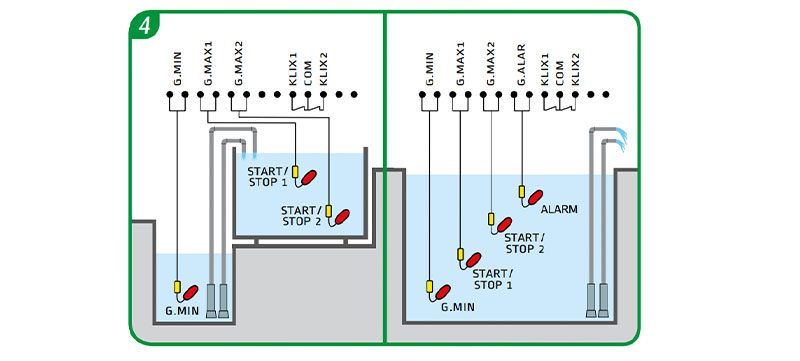

Collegamento per gestione acque pulite: riempimento e sollevamento vasca con galleggianti

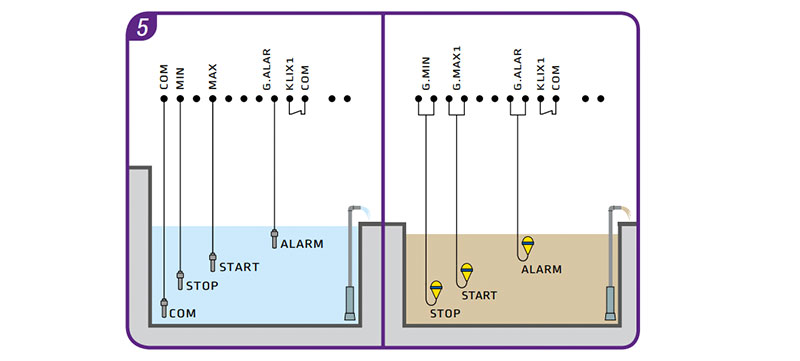

Collegamento per gestione acque reflue: acque chiare e scure con galleggianti dedicati

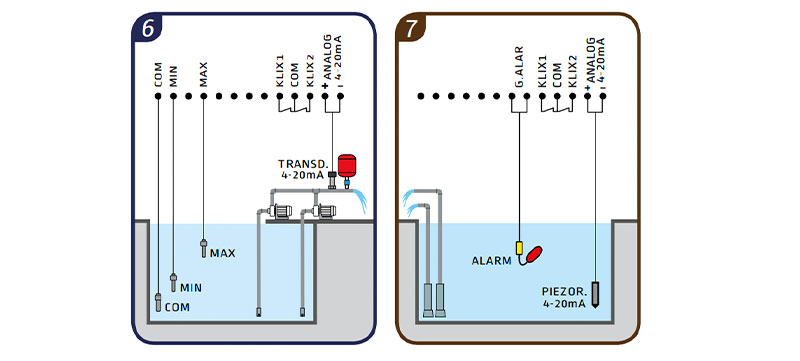

Collegamento con segnale analogico 4-20mA: controllo pressione in bar e livello in metri
Caratteristiche
- Avviamento diretto per pompa monofase con autoapprendimento dati motore
- Compatibile con acque pulite e acque reflue
- Gestione galleggianti, pressostati e sonde di livello
- Predisposizione BMS per collegamento remoto
- Ritardo avvio e spegnimento programmabile
- Protezione sovra/sotto corrente, sbalzi tensione e sequenza fasi
- Protezione marcia a secco con lettura cosphi
- Protezione klicson motore con sensore termico per sommergibili
- Box plastico IP55, temperatura -5/+50°C
- Potenza gestita 0,37-2,2 kW (0,5-3 HP)
- Corrente 2x16 A
- Alternanza pompe e contemporaneità nei momenti di picco
- Programmabile per la pressurizzazione e il sollevamento
- Ingresso per comando in 4-20 mA (controlla la pompa con un sensore piezoresistivo o con un trasduttore di pressione)
- Auto test motore
- Manutenzioni programmata
- Multitank: 2 pompe indipendenti in 2 vasche separate
Dati Tecnici
| Modello | OMNIA 12 m 230V |
| Alimentazione | 230 V |
| Potenza | 0,5÷3 HP (0,37÷2,2 kW) |
| Numero di Pompe collegabili | 2 |
| Protezione | IP55 |
| Protezione Sovraccarico | SI |
| Protezione Sottocarico | SI |
| Protezione Funzionamento a Secco | SI |
| Protezione errata sequenza | SI |
| Temperatura ambiente | -5 / +50 °C |
| Umidità relativa | 50% a 40°C |
| Dimensioni | 28,5 x 24,5 x 14 cm |
| Peso | 3 kg |
