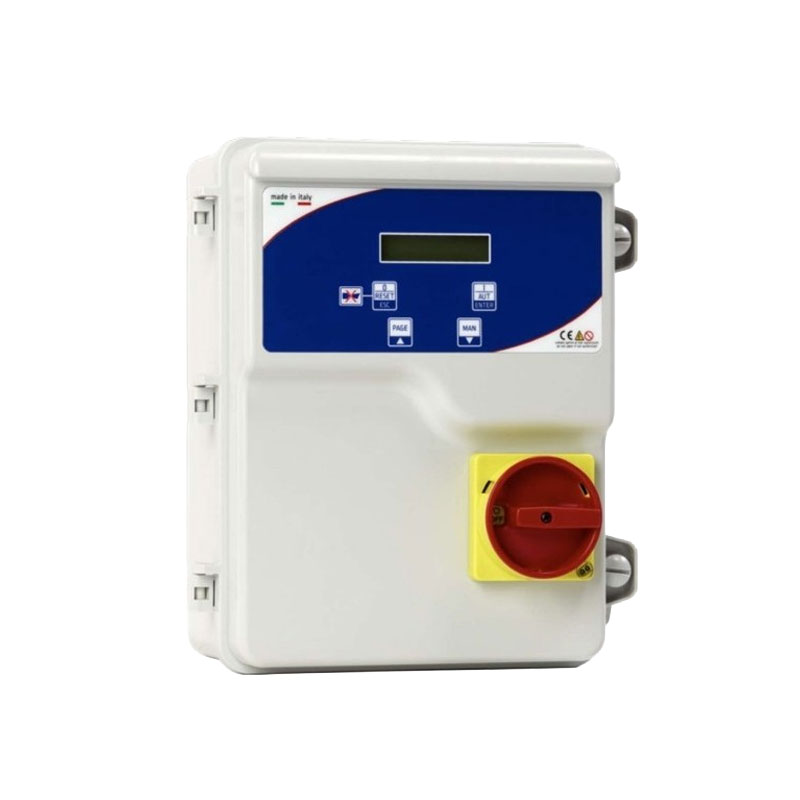

Leo OMNIA 1D m 230V
Quadro Elettronico per Pompa Monofase 0,5-3 HP
230 V - per 1 pompa
0,5÷3 HP (0,37÷2,2 kW)
Leo OMNIA 1D m 230V - Quadro Elettronico per Pompa Monofase 0,5-3 HP
Quadro elettrico ad avviamento diretto LEO OMNIA 1D m 230V per il comando e la protezione di pompe monofase sommergibili e di superficie, con autoapprendimento dei dati motore. Compatto e intuitivo si adatta sia ad applicazioni con acque pulite che con acque reflue, coprendo un range di potenza da 0,37 a 2,2 kW (0,5-3 HP).
Gestione integrata di galleggianti, pressostati e sonde di livello in un'unica centralina, riducendo cablaggi e tempi di installazione. Questo quadro comando pompa sommersa rappresenta una soluzione professionale e versatile per impianti civili, industriali e di sollevamento reflui che richiedono affidabilità e protezioni motore avanzate.

Specifiche funzionali
Protezioni motore intelligenti e sicurezza elettrica
Il quadro esegue l'autoapprendimento dei dati motore, calibrando automaticamente le soglie di protezione senza tarature manuali. Sono incluse protezioni da sovracorrente e sottocorrente con allarme dedicato, protezione da sbalzi di tensione, controllo dell'errata sequenza fasi e protezione contro la marcia a secco tramite lettura del minimo amperaggio e del cosphi. È inoltre presente la protezione da intervento klicson motore, con sensore termico specifico per pompe sommergibili.
Gestione livelli con galleggianti, pressostati e sonde
Il quadro elettrico Leo OMNIA 1D m 230V è compatibile con diverse tecnologie di rilevamento livello: galleggianti, pressostati e sonde di livello possono essere collegati indifferentemente grazie alla presenza di 4 ingressi dedicati ai galleggianti e 1 ingresso per il controllo tramite sonde. Questa flessibilità permette di installare il quadro su pozzetti, vasche di raccolta e stazioni di sollevamento.
Comandi operativi e segnalazioni visive
La selezione AUTO-0-MAN consente di passare rapidamente tra funzionamento automatico, arresto e comando manuale. La spia verde segnala il motore in funzione in modalità automatica, mentre la spia blu indica la presenza rete. Il pulsante di STOP con funzione di reset garantisce un intervento immediato dell'operatore in caso di anomalia, semplificando la gestione quotidiana dell'impianto da parte del personale tecnico.
Predisposizione BMS
La predisposizione BMS consente il collegamento a sistemi di supervisione remota, rendendo il quadro adatto anche a impianti che richiedono monitoraggio centralizzato e segnalazione di minimo e massimo livello a distanza.
Uscite
- Allarme sonoro
- Allarme visivo
- Contatti puliti per allarmi (N.O.)
- Uscita allarme 12 V d.c.
- Uscita allarme contatto libero da tensione
Ingressi
- 1 x Controllo di livello con sonde
- 4 x Galleggianti
- 1 x sensore termico motore
Configurazioni Possibili
Di seguito sono illustrate le configurazioni tipiche con cui è possibile cablare le sonde/galleggianti/sensori in base all'applicazione

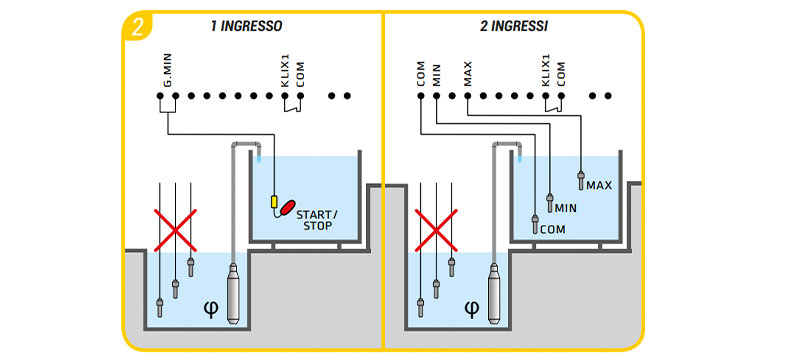

Protezione marcia a secco con lettura cosφ

Configurazione per acque pulite con galleggianti e sonde

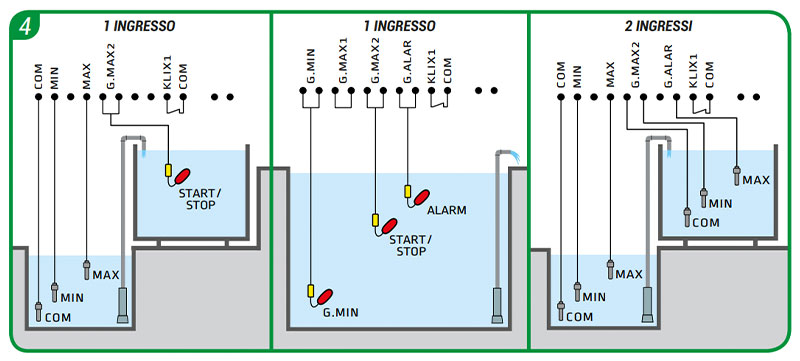

Configurazione per acque reflue con sonde o galleggianti

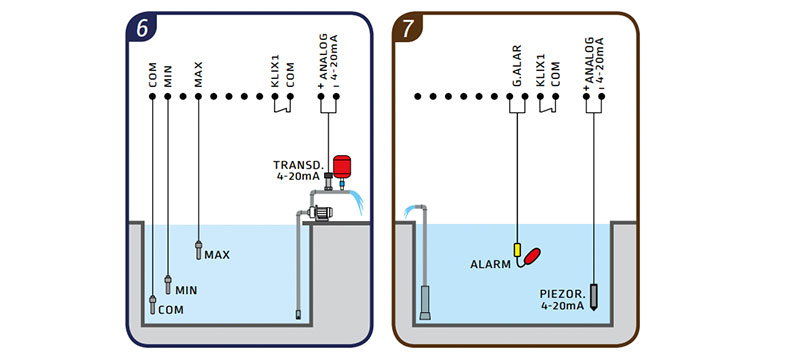

Controllo di livello continuo con trasduttore/sonda 4-20mA (bar e metri)

Caratteristiche
- Avviamento diretto per pompa monofase con autoapprendimento dati motore
- Compatibile con acque pulite e acque reflue
- Gestione galleggianti, pressostati e sonde di livello
- Predisposizione BMS per collegamento remoto
- Ritardo avvio e spegnimento programmabile
- Protezione sovra/sotto corrente, sbalzi tensione e sequenza fasi
- Protezione marcia a secco con lettura cosphi
- Protezione klicson motore con sensore termico per sommergibili
- Box plastico IP55, temperatura -5/+50°C
- Potenza gestita 0,37-2,2 kW (0,5-3 HP)
- Corrente 16 A
Dati Tecnici
| Modello | OMNIA 1D m 230V |
| Alimentazione | 230 V |
| Potenza | 0,5÷3 HP (0,37÷2,2 kW) |
| Numero di Pompe collegabili | 1 |
| Protezione | IP55 |
| Protezione Sovraccarico | SI |
| Protezione Sottocarico | SI |
| Protezione Funzionamento a Secco | SI |
| Protezione errata sequenza | SI |
| Temperatura ambiente | -5 / +50 °C |
| Umidità relativa | 50% a 40°C |
| Dimensioni | 28,5 x 24,5 x 14 cm |
| Peso | 2,7 kg |
